Елинс Инженеринг ЕООД притежава уред (Локатор MRT-700) за трасиране на кабелни и тръбопроводни линии, посредством вградено GPS устройство и откриване на повреди по кабелни линии за ниско, средно и високо напрежение. Локатора притежава следните основни функции:
- Трасиране на метални и неметални тръбопроводи
- Трасиране на кабели под напрежение
- Трасиране на разредени кабелни линии
- Трасиране на линии НН, СрН, ВН
- Откриване на повреди по кабели
- Откриване на кабел в сноп кабели
- Картографиране на кабелни и/или водопроводни трасета със създаване на регистър на точки по трасето с информация за географски координати на точката, дълбочина на трасето, сила на сигнала и др. Трансформиране на информацията във файл с формат "KML" за работа в Google Earth:

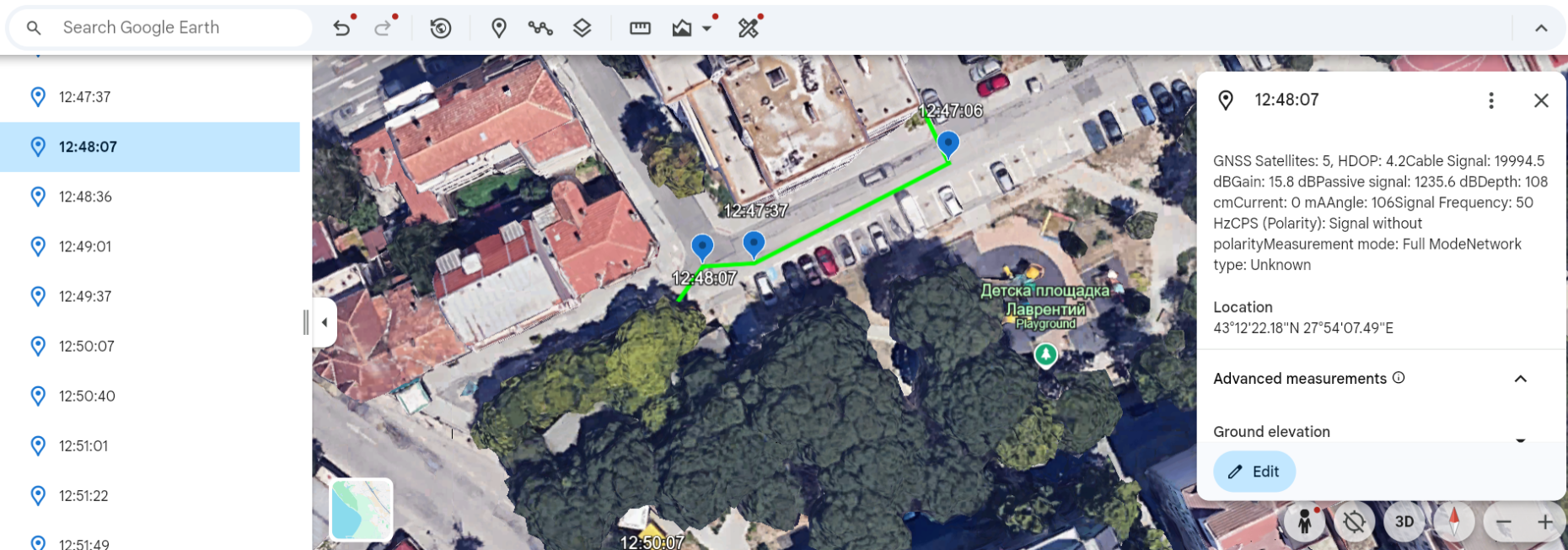

САТЕЛИТЕН ИЗГЛЕД:

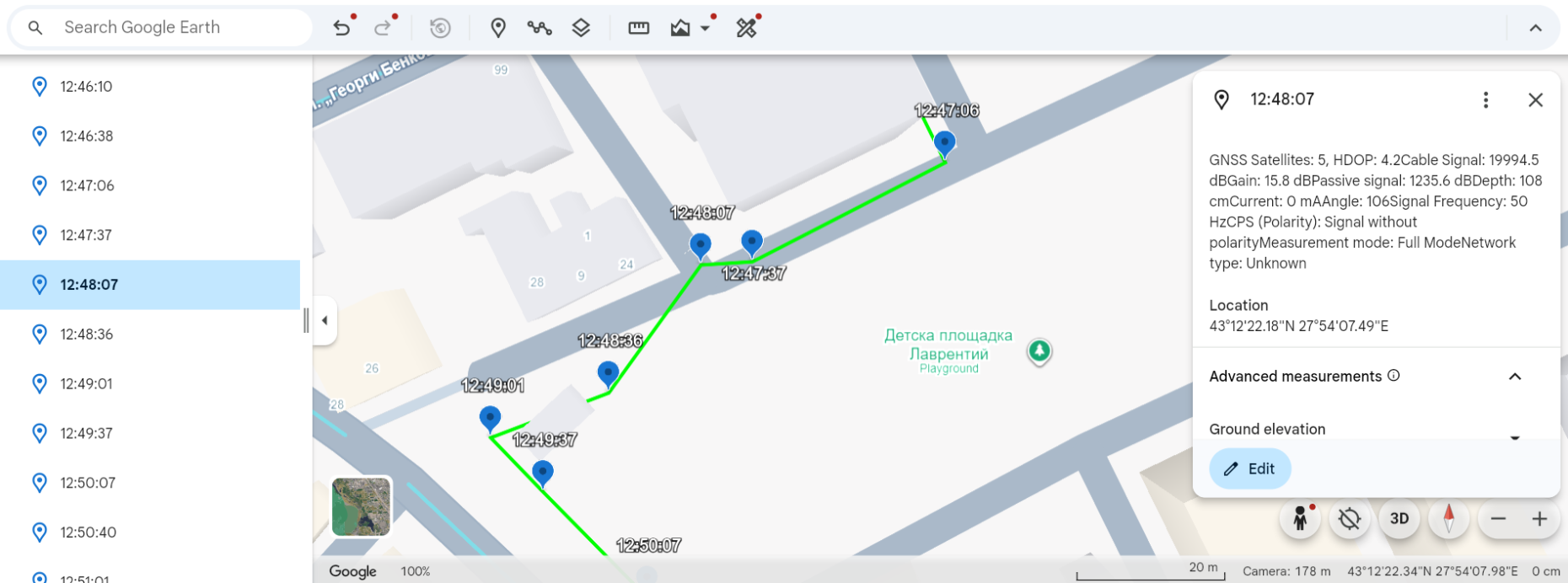

ИЗГЛЕД НА КАРТА:
Уреда предлага следните възможности:
1. Инжектиране на сигнал за трасиране на проводник или тръбопровод:
В този режим на работа MRT-700 работи, като локатор на проводници (т.е. проводящи сигнала кабели и метални тръби), уреда маркира маршрута и показва дълбочината на различни разпределителни мрежи, използвайки три различни активни честотни сигнала (640Hz, 8 kHz и 32 kHz).
Предавателят MRT TX може да инжектира сигнал по три различни начина, в зависимост от достъпността на проводника или тръбопровода: директна връзка, индукционни клещи и вградена антена. След като сигналът бъде инжектиран, той може да бъде проследен от MRT-RX приемника и по този начин проводника или тръбопровода да бъдат локализирани.

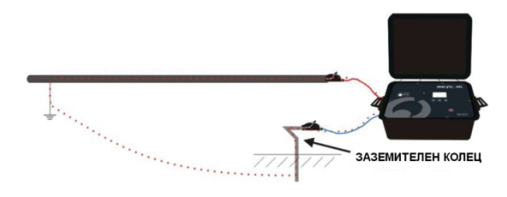

- Подаване на честоти чрез директна връзка за трасиране:

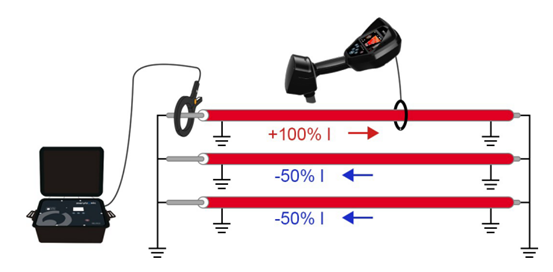

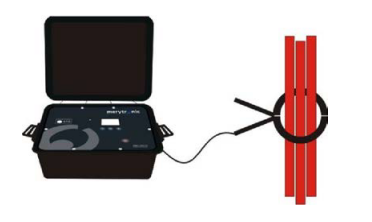

- Инжектиране на честотата с помощта на индукционни клещи за трасиране:

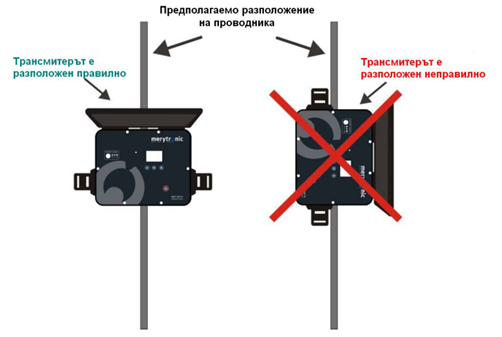

- Инжектиране на честотата с помощта на вградена антена на предавателя за трасиране:
2. Локализиране на проводник или тръбопровод:
След като предавателят инжектира активна честота в проводника или тръбопровода, може да се локализира положението им и да се установи трасето им:
3. Откриване на кабели с помощта на пасивни честоти
Възможно е да се открие магнитно поле с честота 50/60 Hz, генерирано от ток, протичащ по захранващите кабели.
4. Локализиране на тръбопроводи и телекомуникационни кабели
Телекомуникационните кабели обикновено пренасят ток с честота между 15 kHz и 27 kHz. Приемника MRT-700 RX може да открие магнитното поле, генерирано от тези токове и да трасират проводника или тръбопровода.
5. Локализиране на кабели или тръбопроводи с поляритет
При някои обстоятелства може да е необходимо да се проследи определен кабел, който не е под напрежение или метален тръбопровод. В такива случаи предавателят може да инжектира поляризиран сигнал, за да разграничи желания проводник от всички други обратни връзки (съседни кабели и тръби), когато се изисква поляризиран сигнал, като за целта се избира режим на работа с GPS.
6. Откриване на повреди по кабели, при контакт на повредата със земя
Преди започване на работа по локализирането на повредата, извършва се референтно измерване в зоната близо до предавателя. Тази операция дава информация за сериозността на повредата, както и дали има една или повече повреди по протежение на проводника. За да се направи това измерване, използва се A-образната рамкова антена:
7. Идентификатор на изключен кабел:
В този режим на работа MRT-700 помага на потребителите лесно да идентифицират изключени електрически кабели (т.е. кабели които не са поднапрежение) сред множество проводници под напрежение, положени в изкопи, шахти, панели, въздушни/подземни преходи и т.н.
Идентификацията на кабела се прави на база анализ на амплитудата и знака на получения активен сигнал.
- Идентификация на едножилен проводник:
- Идентификация на многожилен проводник

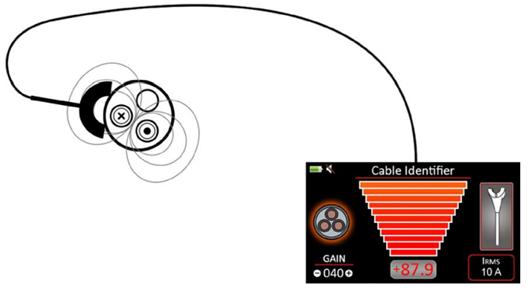

- Максимален положителен (червените линии показват положителна полярност):

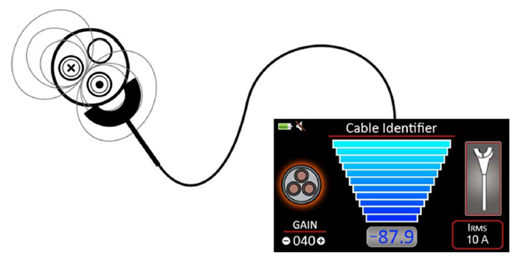

- Максимален отрицателен (сините линии показват отрицателна полярност):
Идентифицирането на кабели, които не са под напрежение, по никакъв начин не изключва употребата на съответните предпазни средства и оборудване, необходими за осигуряване на безопасността на оператора.
